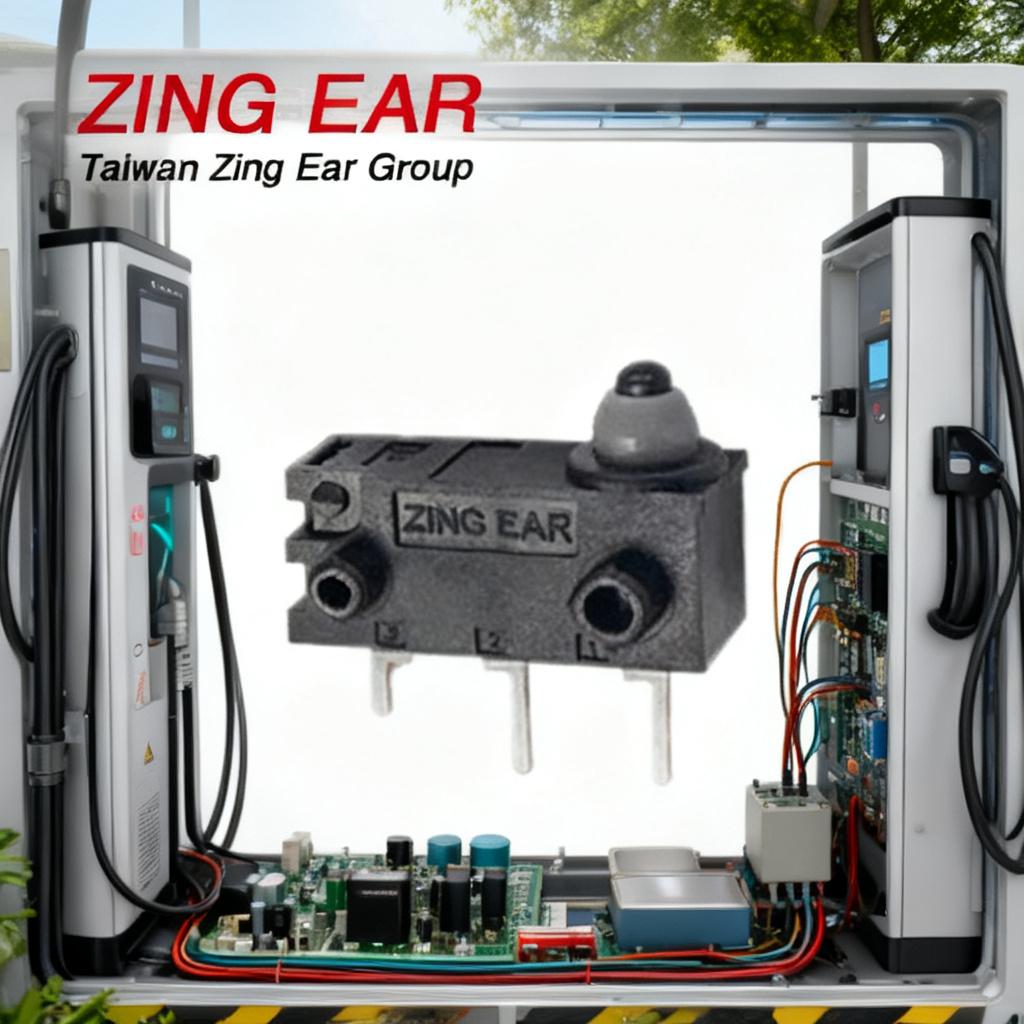

汽车充电桩微动开关：结构原理、选型要点与未来趋势深度解析

随着新能源汽车保有量持续攀升，充电桩作为核心基础设施，其可靠性与安全性直接关系到用户充电体验与设备运维成本。在充电桩内部，有一个看似微小却承担关键逻辑控制与状态检测功能的元件——汽车充电桩微动开关。本文将从资深电子元器件工程师视角，深度解析该器件的核心工作原理、典型应用场景、选型中的工程痛点以及未来技术演进方向，为B2B采购决策者与硬件设计工程师提供参考。

一、引言：为什么充电桩离不开高可靠微动开关

充电桩通常部署于露天环境，面临雨水、粉尘、高低温、紫外线及机械振动等严苛工况。微动开关在此环境中负责检测充电枪插拔状态、门盖开合状态、急停按钮触发状态、内部模块机械位移等信号，并将这些机械动作转换为电气控制信号，从而决定充电流程是否启动、中断或报警。一旦汽车充电桩微动开关出现失效，轻则导致充电中断、误报故障，重则可能引发漏电保护失效或充电逻辑混乱。因此，在充电桩BOM中，微动开关虽成本占比极低，其责任权重却极高。

二、核心工作原理与产品优势

工作原理并不复杂：当外界施力通过传动机构（如柱塞、滚轮、杠杆）作用于弹片时，弹片在达到动作阈值后发生瞬时翻转，带动动触点与静触点快速接通或断开。由于采用触点瞬间切换结构，其通断速度可达微秒级，能有效消除电弧驻留时间，延长电气寿命。针对充电桩应用，高端汽车充电桩微动开关具备以下核心优势：

1. 高电气寿命：采用镀金或银合金触点，在24V/5A直流负载下，机械寿命可达数百万次，电气寿命普遍达到100万次以上。特殊的灭弧设计与弹片材料，确保在容性负载（如脉冲触发信号）下触点不易粘连。

2. 全密封防护能力：优质微动开关外罩采用一体化热塑性密封或环氧灌封工艺，防护等级可达IP67，完全防止灰尘侵入，并可在1米深水下浸泡30分钟不失效。其内部触点腔体还可充入惰性气体或加涂特殊润滑膜，避免盐雾、硫化氢等腐蚀性气体侵蚀。

3. 宽温域适应力：工作温度通常覆盖-40℃至+125℃，满足充电桩在低温极寒地区（如东北、北欧）以及高温暴晒环境下的稳定触发。其内部弹簧材料选用恒弹性合金，动作特性随温度漂移小于5%。

4. 结构机械耐用性：外壳采用增强尼龙或PBT工程塑料，抗冲击强度高；操作柄采用不锈钢或高强度合金，可承受反复插拔导致的侧向力而不变形。部分型号采用双回路冗余触点，即使一组触点失效，另一组依然可以保障信号输出。

三、典型应用场景

在充电桩整机中，汽车充电桩微动开关分布于多个关键功能模块：

1. 充电枪座插入检测：当充电枪完全插入车辆插座与充电桩枪座时，微动开关被枪体端面可靠压下，向主控板发送“已连接”信号。这里要求开关具备超长寿命与耐插拔冲击能力，因为用户每日可能多次插拔，且插拔力度不可控。

2. 防尘防水门盖联锁：户外充电桩的检修门、急停按钮盖板或充电枪收纳盖，通常安装带杠杆式滚轮的微动开关。盖板关闭时压合开关，系统判断门体密封正常；若门盖未完全闭合，开关复位，系统禁止充电并触发报警，防止雨水渗入带电区域。该场景对IP67防护等级与操作点的重复精度要求极高。

3. 急停与过流检测机构联动：急停按钮内部通过微动开关的常闭触点串联到安全回路。按下急停按钮，开关触点断开，驱动继电器切断输出。此应用要求开关必须具备直接开断直流高压小电流的能力（如DC 12V/3A），并符合安全失效模式，即弹簧断裂时必须保证回路断开。

4. 内部模块机械位置确认：充电桩内部的功率模块、散热风扇插箱是否安装到位，也通过微动开关检测。当运维人员抽出模块或风扇，开关复位，主控系统自动停止对应区域的供电，保障维护安全。

5. 智能充电终端（车桩协同）的辅助显示与通信：部分交流充电桩用微动开关检测枪头挂置状态，将“枪未归位”信号通过通信协议回传至云端，便于运营方管理丢失或恶意破坏事件。

四、选型注意事项

B2B采购工程师与硬件设计人员，在挑选汽车充电桩微动开关时，必须重点审查以下参数与实际问题：

1. 明确负载性质与触点额定值：充电桩控制板通常为弱电信号（DC 5V/12V，毫安至安培级），但不排除直接驱动小型继电器或LED指示灯。选型时需实际测量负载浪涌电流，并核对开关的额定电流、额定电压及最小适用负载（镀金触点可适用于低电平干路信号）。建议选用带UL、cUL、ENEC、CQC等认证的型号，确保具备TV-8额定值或VDE高寿命认证。

2. 防水防尘等级并非越高越好：IP67适合充电枪座与室外面板，但若安装位置在密闭电控箱内部，无直接水淋风险，则无需强制IP67，以免机械操作力偏大影响行程。需根据具体安装腔体是否可能凝露、是否冲洗维护来选择IP40、IP6x或IP67。

3. 操作力与行程的匹配：充电枪座检测开关，操作力应适中（如0.5N-2N），过大则插拔阻力明显，过小则振动时误动作；门联锁开关建议选用带长杠杆与滚轮的类型，以降低门盖公差造成的行程偏移。必须确认开关的预行程、过行程、释放行程与触点切换点的重复精度，避免长期磨损后信号位置偏移。

4. 机械寿命与抗振动耐冲击：充电桩靠近公路，重型卡车经过会产生低频振动。开关弹簧疲劳与接触电阻漂移是主要失效模式。要求供应商提供机械寿命试验数据，并建议在整机中增加橡胶减震垫或安装支架缓冲结构。同时，所有端子连接处应选用带锁扣或焊接式接线，禁止使用简单的插簧在振动环境下长期工作。

5. 高低温与耐候性验证：需关注塑壳材料的抗UV老化等级（UL 746C F1），以及金属部件的盐雾测试（如IEC 60068-2-11，至少48小时）。在-40℃环境下，部分通用微动开关的操作力会大幅增加，导致充电枪无法完全插入或门盖无法压合到位。务必要求原厂提供冷态动作温度曲线。

6. 供应链稳定与可追溯性：汽车充电桩微动开关的供货周期较长，且不同批次可能引起动作力公差漂移。选型时应优先选择具备ISO/TS16949认证（现IATF16949）的制造商，并要求每批次提供关键参数SPC数据。避免使用电镀质量不稳定、内部弹片材质来源不明的低价杂牌产品。

五、未来技术发展趋势

随着800V高压快充与液冷超充的普及，充电桩内部电磁环境更复杂、工作温度更高，对微动开关提出更高要求。未来汽车充电桩微动开关将呈现以下几个发展趋势：

1. 智能化与状态自感知：集成电阻传感或霍尔感应元件的智能微动开关，可实时监测触点磨损与操作力变化，通过单线通信输出诊断信号，提前预警触点寿命即将到期。该技术将改变传统“坏了才换”的被动运维模式，转入预测性维护。

2. 更高功率密度与小型化：超充桩内部空间紧凑，要求微动开关体积更小、安装高度更低，同时仍保持IP67与高电气寿命。微小型密封开关将逐步取代普通标准开关，其动作行程仅1mm左右，但寿命可达500万次以上。

3. 抗直流电弧新材料与无稀土触点：针对高压直流（DC 750V）直接控制场景，采用MOCVD镀金层、银氧化锡复合材料以及电弧分散结构，可有效切断感性负载电弧。同时，为了符合欧盟REACH法规，触点材料正在向无镉、无银污染的方向发展。

4. 与无线无源化趋势融合：未来充电桩的机械状态检测可能部分采用无源RFID传感标签与微动开关结合的方式。微动开关作为能量收集触发源，仅在动作时产生无线脉冲信号，不再需要额外导线连接主控板，进一步简化装配并降低线束失效风险。

5. 标准化模块化设计：为兼容不同充电枪接口（如GB/T、CCS、CHAdeMO），微动开关厂商将推出标准化快装底壳与可替换操作头模块，现场运维时无需焊接，直接插拔更换，将故障恢复时间从小时级缩短至分钟级。

结语

汽车充电桩微动开关虽小，却是连接机械世界与电气控制的可靠桥梁。在新能源汽车充电基础设施大规模建设与老旧设备改造期，选用具备高防护等级、长电气寿命、宽温域适应力以及良好供应链保障的专用微动开关，是提升充电桩稳定率、降低售后投诉率的关键一步。建议设备制造商与采购方将微动开关提升至安全关键件级别进行管理，与具备IATF16949体系和丰富充电桩配套经验的供应商深度合作，持续优化结构与选型，共同迎接高压超充时代的可靠性挑战。
