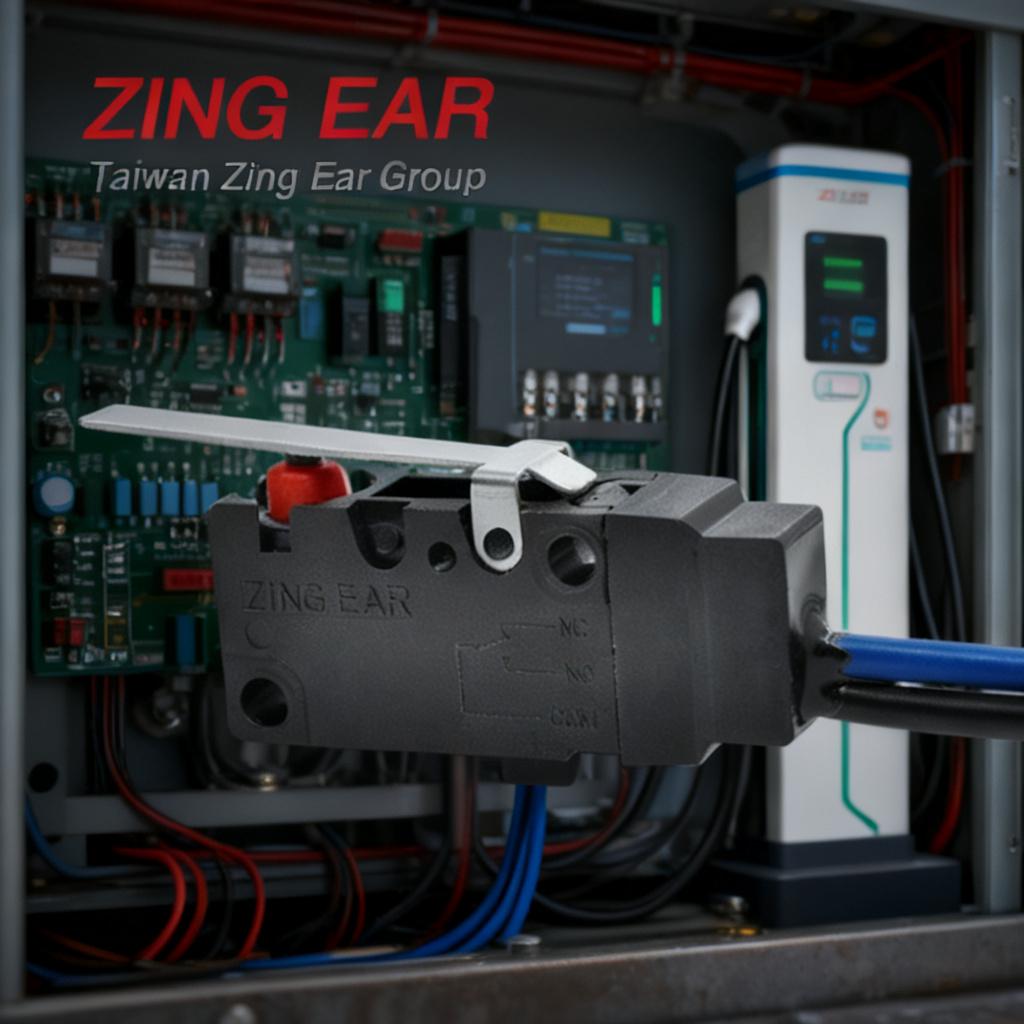

汽车充电桩微动开关：技术原理、应用挑战与选型指南

随着新能源汽车保有量持续攀升，充电桩作为核心基础设施，其可靠性、安全性与耐久性成为行业焦点。在充电桩的插枪检测、电子锁止、门控开关等关键环节，微动开关扮演着不可替代的角色。本文基于15年工业开关设计经验，深度解析汽车充电桩微动开关的核心技术、应用痛点及未来演进方向，为B2B采购商与工程师提供专业参考。

一、核心工作原理与产品优势

汽车充电桩微动开关本质上是一种通过机械触头施加力而实现电路通断的精密机电元件。其内部采用簧片式或滑块式结构，当充电枪插入或拔出时，外部机械力作用于驱动杆，驱动触点快速切换，输出电信号给控制板。

相比普通微动开关，专为充电桩设计的型号具备三大核心优势：

1. 高IP防护等级：充电桩常年暴露于户外，雨水、粉尘、盐雾侵蚀严重。优质汽车充电桩微动开关通常达到IP67（完全防尘并可浸入1米水深30分钟），通过密封垫圈、灌胶工艺或全密封外壳实现。

2. 超长电气寿命：充电桩插枪动作频率高（日均可达数百次），要求开关触点电气寿命不低于10万次，甚至50万次。采用镀金或银合金触点，配合灭弧结构，可有效抑制直流电弧对触点的烧蚀。

3. 宽温域适应力：充电桩运行环境可能从-40℃至+85℃甚至更高。微动开关的塑料壳体、弹簧材料及润滑脂均需耐高低温，避免变脆、粘连或动作力漂移。

二、典型应用场景

1. 汽车充电桩插枪检测：当充电枪插入插座时，微动开关被推动，向主控板发送“已插枪”信号。若未正确插入，系统自动禁止充电。此场景要求开关具备高重复精度（动作行程误差≤0.2mm）且能抵抗枪头振动。

2. 电子锁止机构：充电桩常配有电磁锁，微动开关作为锁扣位置反馈，确保锁舌到位后方可通电。一旦锁止失效，开关立即断开，防止带电拔插引发拉弧风险。

3. 门控与紧急停止：充电桩外壳门、维修盖板或急停按钮内嵌微动开关，实现防盗监测与异常工况快速断电。要求开关具备防误触结构，例如采用双回路冗余设计。

4. 工业自动化设备辅助：在充电桩生产线的自动插拔测试台、老化柜等设备中，微动开关用于限位和行程检测，需承受高频次机械冲击（可达1000万次机械寿命）。

三、选型注意事项

工程师在选择汽车充电桩微动开关时，需重点关注以下参数与痛点：

- 接触形式与电路：优先选择双刀双掷（DPDT）或双回路常开/常闭组合，便于冗余检测。直流电路（如48V/72V）需选择高额定电压型号或加装灭弧电路。

- 动作力与预行程：充电枪插入力通常控制在5-15N，微动开关动作力需与之匹配，过小易误触发，过大则影响插拔手感。建议实际选型前进行动作力-位移曲线测试。

- 端子形式：推荐采用快速插接端子（如6.3mm）或带密封护套的线束端子，便于自动化装配，同时避免现场焊接导致热应力损伤密封件。

- 认证与合规：须具备CQC、UL/ENEC及车规级AEC-Q200认证（如适用），尤其是针对阻燃等级（UL94 V-0）和耐异常灼热丝（IEC 60335-1）的要求。

- 高低温与湿度冲击：可要求供应商提供-40℃至+85℃循环测试报告，并关注是否有凝露工况下绝缘电阻下降的风险。采用硅胶密封圈比橡胶更适合宽温范围。

四、未来技术发展趋势

1. 智能化集成：下一代汽车充电桩微动开关将内置霍尔传感器或微动电路，直接输出数字信号（如IO-Link），简化布线并实现自诊断功能，预警触点磨损。

2. 无触点化替代：固态微动开关（基于光电或磁感应）开始渗透，无机械磨损、抗震性强，适合高频次应用。但成本与漏电流控制仍是推广的瓶颈。

3. 模块化与防爆设计：针对液冷超级充电桩的高温高压环境，微动开关将采用全金属壳体及防爆结构，满足IP69K（高压蒸汽清洗）要求。

4. 材料革新：壳体和驱动杆将逐步采用更高强度的液晶聚合物（LCP）或聚醚醚酮（PEEK），耐受更高温且尺寸稳定性极佳。

五、结语

汽车充电桩微动开关虽小，却直接决定充电安全与用户体验。工程师在选型时不能只关注价格，更应深入评估防护等级、电气寿命、动作一致性及环境适应性。建议与具备车规级制造经验和可靠测试数据的供应商建立长期合作，共同推动充电基础设施向更安全、更智能的方向演进。
